ЭРА. Вентилятор MARS 200
Цена: 0.0руб.
Описание

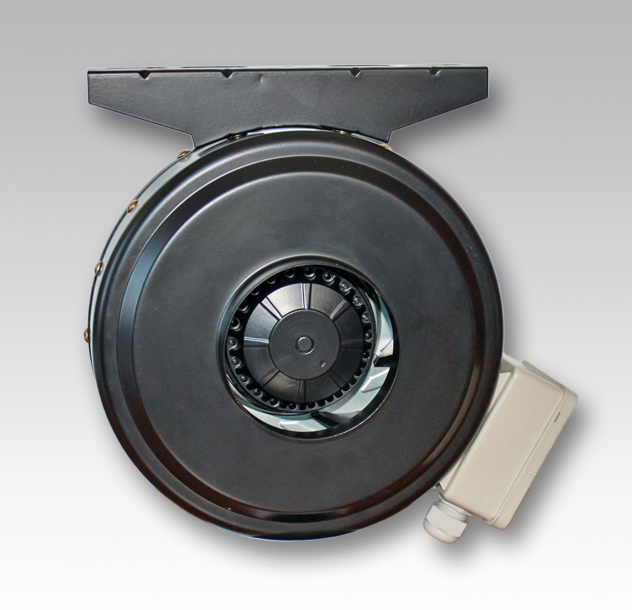

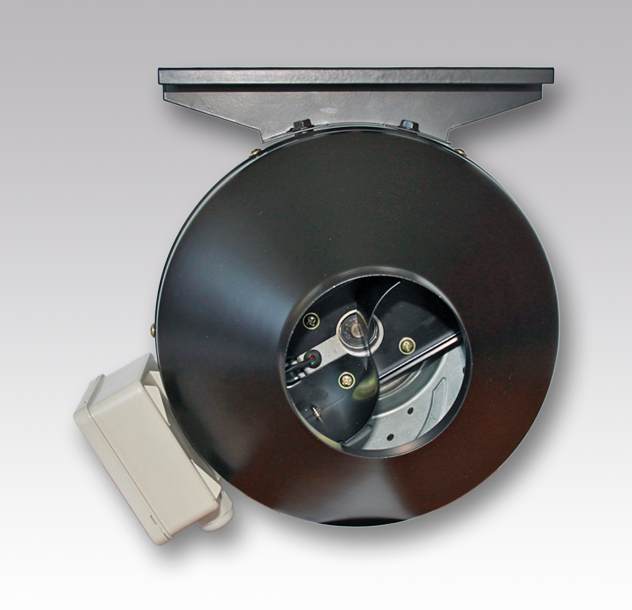

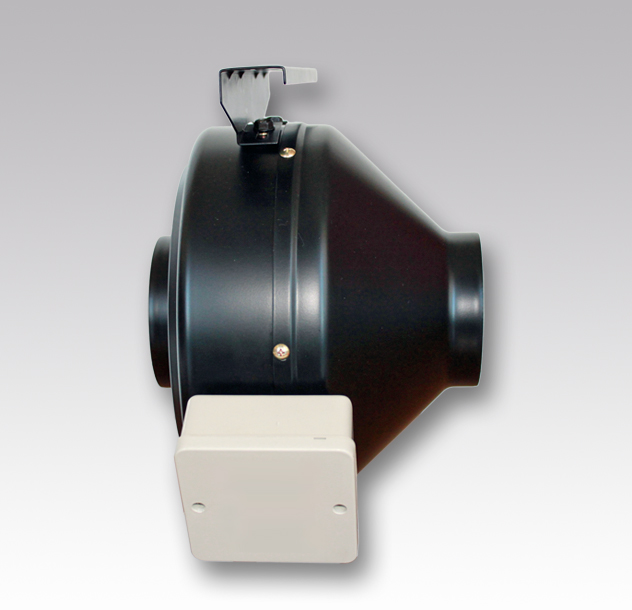

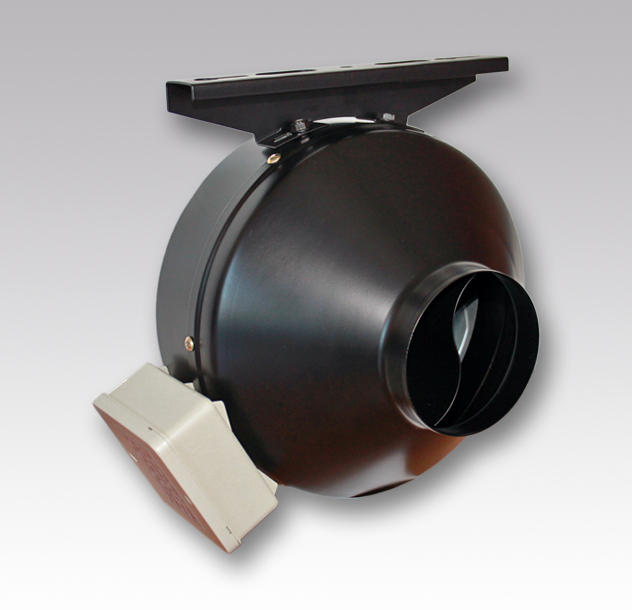

Канальный центробежный вентилятор MARS предназначен для приточно-вытяжной вентиляции помещений, жилых и общественных зданий. Вентиляторы MARS имеют типоразмеры от 100 до 315 мм и предназначены для установки в круглых каналах. Корпус вентилятора изготовлен из стали с полимерным покрытием. Оснащен однофазным двигателем с внешним ротором. Рабочее колесо с загнутыми назад лопатками изготовлено из пластика. Регулировка скорости вентилятора возможна с помощью бесступенчатого симисторного регулятора. Подача электропитания на вентилятор осуществляется через наружную клеммную коробку. Монтаж к стене осуществляется с помощью крепежа, который входит в комплект вентилятора.
Габаритные размеры (мм)
| Модель | D | D1 | L | L1 | L2 | F |
| Mars GDF 100 | 100 | 237 | 204 | 25 | 25 | 42 |
| Mars GDF 125 | 125 | 237 | 193 | 25 | 31 | 42 |
| Mars GDF 150 | 150 | 278 | 195 | 25 | 25 | 42 |
| Mars GDF 160 | 160 | 278 | 195 | 25 | 25 | 42 |
| Mars GDF 200 | 200 | 333 | 210 | 25 | 25 | 42 |
| Mars GDF 250 | 250 | 333 | 210 | 29 | 29 | 42 |
| Mars GDF 315 | 315 | 402 | 265 | 30 | 25 | 42 |
| Характеристики | 100 | 125 | 150 | 160 | 200 | 250 | 315 |
| Мощность, W | 66 | 84 | 87 | 131 | 137 | 161 | 225 |
| Производительность, m3/h | 246 | 306 | 564 | 654 | 774 | 1020 | 1470 |
| Частота вращения, об | 2400 | 2450 | 2450 | 2750 | 2650 | 2600 | 2450 |
| Давление, Па | 324 | 326 | 379 | 402 | 583 | 625 | 750 |
| Уровень шума, дБ | 47 | 47 | 51 | 51 | 54 | 53 | 61 |

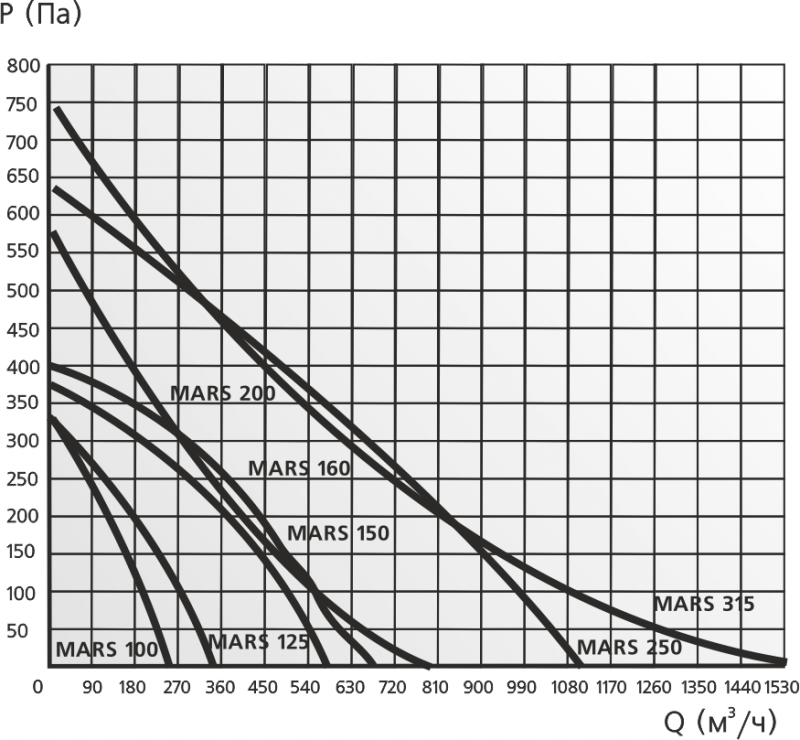

Аэродинамические характеристики
Пример монтажа вентилятора MARS
1. Анемостат вытяжной (АВП) 2. Круглый воздуховод (ВП) 3. Соединитель плоского воздуховода с фланцевыми воздухораспределителями (СКФП) 4. Соединитель плоского воздуховода с выходом на фланцевые воздухораспределители (ТФП) 5. Плоский воздуховод (ВП) 6. Колено плоское горизонтальное (КГП) 7. Тройник плоский (ТПП) 8. Соединитель круглого воздуховода с плоским (СПКП)9. Вентилятор канальный приточно-вытяжной (MARS) 10. Накладка торцевая для круглых воздуховодов (НКП)
